技術・設備・生産体制
充実の技術・設備・生産体制
創業以来受け継がれた精密プレス技術をベースにものづくりへの拘りを持って操業して参りました。僅かな狂いも許されない精密プレス部品も時代とともに更に精密で高精度を要求されています。当社では時代の要求に応えて、金型の設計・製作からプレス、バレル研磨までの一貫生産を行っております。お客様のニーズに的確に応えることだけに留まらず、より良い製品へと提案を行っています。

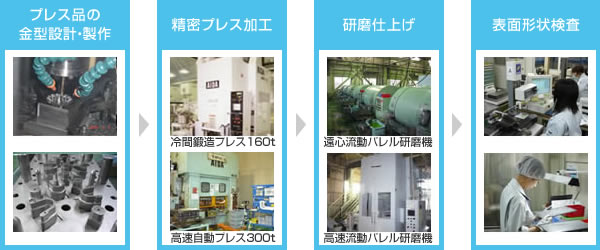

精密プレス品の一貫生産が可能です
主な設備を紹介します
 |
ジグ研削盤 Z軸のNC制御、X、Y軸のスムーズな0.1μm送り、クイルサイクル下死点制度±2μm等、高精度、高硬度難削加工を実現する本機は、プレス用金型の精度を上げています。 |
 |
超高速超高精度マシニングセンター 3軸リニヤ駆動で0.1μm制御、毎分5万回転の主軸で、金型の超高速・超精密加工を実現します。硬度HRC60以上の熱処理材を一発で仕上加工が可能です。 |
 |
精密冷間鍛造プレス ナックルモーション１点プレスで真直度・平行度及び直角度はJIS1級と高精度の冷間鍛造製品の生産が可能です。複雑な形状のプレスを行っています。 |
 |
遠心流動バレル研磨機 研磨石とワークを入れたバレル槽に遠心力を加え、研磨する事によって精密プレス製品の精密仕上加工を行っています。 |
 |
振動バレル研磨機 バレル機に入れた研磨石の中へワークを入れ、振動と流動作用を加える事によって、精密プレス製品の精密仕上加工を行っています。 |
主要機械設備一覧
生産設備
| 設備名称 | 保有台数 |
|---|---|
| 精密成形プレス(UL800ton) | 1 |
| 高速自動プレス(300・200・80ton) | 5 |
| 高速精密自動プレス(300・60ton) | 3 |
| 汎用ワイドプレス(200ton) | 1 |
| 汎用プレス(200・110・80ton) | 8 |
| 冷間鍛造プレス(160ton) | 2 |
| リンクモーションプレス(150ton) | 2 |
| サーボプレス(110・150・200ton) | 4 |
| NC油圧ブレーキプレス(30・175・200ton) | 3 |
| ﾚｰｻﾞｰ加工機 | 1 |
| 遠心流動・振動バレル研磨機 | 112 |
| ロールフロー（流動研磨機） | 5 |
| 回転バレル | 4 |
| 対向二軸両頭平面研削盤 | 3 |
| 立型両頭平面研削盤 | 1 |
| 平行平面ホーニング研削盤 | 1 |
検査設備
| 設備名称 | 保有台数 |
|---|---|
| 表面粗さ・輪郭形状測定装置 | 5 |
| 硬度測定機 | 2 |
| 真円度・円柱形状測定機 | 1 |
| 画像ユニット付顕微鏡システム装置 | 2 |
| 実体顕微鏡 | 1 |
| 投影機 | 1 |
| 三次元測定機 | 1 |
金型設備
| 設備名称 | 保有台数 |
|---|---|
| ＣＮＣジグ研削盤 | 1 |
| 平面研削盤 | 5 |
| 成形研削盤 | 1 |
| ＣＮＣ内･外端面研削盤 | 1 |
| 高速(5万rpm)マシニングセンター | 1 |
| マシニングセンター | 3 |
| ＮＣ旋盤 | 1 |
| 超精密ワイヤーカット放電加工機 | 5 |
| NC形彫放電加工機 | 2 |
| 高速細穴放電加工機 | 1 |
| ＣＡＤ/ＣＡＭ （2Ｄ・3Ｄ） | 4 |
| 金型精密測定機 | 9 |
